उत्पाद विवरण

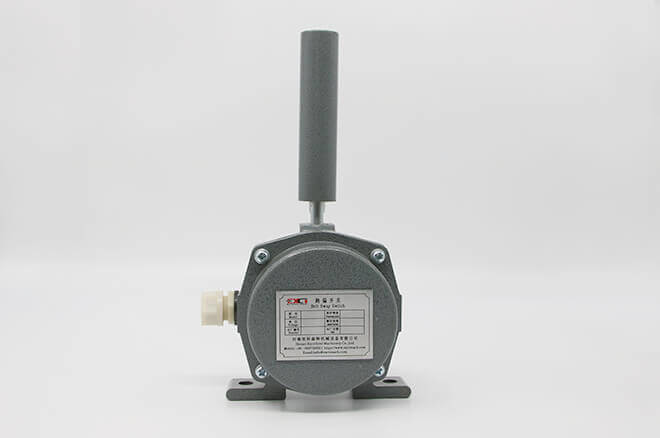

बेल्ट स्वे स्विच
ये स्विच दुर्घटनाओं से बचने के लिए और आपातकालीन स्थिति में मशीन को रोकने के लिए लोगों और मशीनों की सुरक्षा के लिए डिज़ाइन किए गए हैं।
बेल्ट कन्वेयर में, बेल्ट बोलबाला असमान लोडिंग, आइडलर सेट के मिसलिग्न्मेंट और पहना सतहों के परिणामस्वरूप हो सकता है।बेल्ट स्विंग्स को सहने योग्य सीमा तक सीमित करने के लिए बेल्ड स्वे स्विच उपयोगी हैं।बेल्ट कन्वेयर के दोनों किनारों पर हर 15 से 20 मीटर में बेल्ट स्विंग स्विच स्थापित करना सबसे अच्छा है।
सुविधा
1. रोलर का चिकना आंदोलन लंबे जीवन को सुनिश्चित करता है।
2. स्वचालित रीसेट जब बेल्ट सामान्य स्थिति को फिर से शुरू करता है।
3. ऑपरेटिंग लीवर की यात्रा पर आकस्मिक के खिलाफ स्विच संरक्षित हैं।
4. मानकीकृत डिजाइन और ढाला निर्माण भागों के विनिमेयता की अनुमति देता है।
तकनीकी निर्देश
|
आउटपुट संपर्क |
1NO + 1NC या 2NO + 2NC संपर्क ग्राहक की आवश्यकता के अनुसार उपलब्ध हैं। |
|
समाप्ति |
2.5 मिमी वर्ग कंडक्टर को स्वीकार करने के लिए उपयुक्त है।अलग-अलग अर्थिंग स्टड प्रदान किए जाते हैं |
|
आवास |
DMC या Cast Aluminium, Dust and Water tight to IP - 65 ग्रेड।कास्ट आयरन एनक्लोजर वैकल्पिक रूप से उपलब्ध है |
|
संपर्क का रेटिंग |
प्रतिरोधक भार पर 440V एसी पर 16 एम्प।वे कम रेटिंग के लिए भी उपयुक्त हैं।(उदा। 5 ए एट 240 वी एसी) |
|
सेवा जीवन |
विश्वसनीय कार्रवाई 100,000 बार |
विशेष विवरण
|
नमूना |
अभिनय बल |
संपर्क का रेटिंग |
एक्शन एंगल को स्विच करें |
वजन |
सुरक्षा स्तर |
|||
|
|
|
सामान्य खुला |
सामान्य करीब |
प्रथम श्रेणी |
दूसरा |
सीमित कोण |
|
|
|
XKPT1 -12-30 |
20-70N |
2 |
2 |
12 ° |
30 डिग्री |
75 डिग्री |
3.5KG |
IP65 |
|
XKPT1 -10-45 |
20-70N |
2 |
2 |
10 ° |
45 ° |
75 डिग्री |
3.5KG |
IP65 |
|
XKPT1 -20-35 |
20-70N |
2 |
2 |
20 डिग्री |
35 डिग्री |
75 डिग्री |
3.5KG |
IP65 |
इंस्टॉलेशन तरीका
1. बेल्ट कन्वेयर के दोनों किनारों पर विचलन स्विच स्थापित किया जाएगा, और विचलन स्विच की स्थिति ऐसी होनी चाहिए कि ऊर्ध्वाधर रोलर बेल्ट की तरफ के विमान के लंबवत हो और बेल्ट की तरफ का छोर 1 / 4-1 पर तय हो / 3 रोलर की एक उपयुक्त स्थिति में।
2. ऊर्ध्वाधर रोलर और बेल्ट के बीच की दूरी सामान्य रूप से बेल्ट के प्राकृतिक ऑफसेट के भीतर होनी चाहिए, प्लस 50 ~ 100 मिमी।
3. विचलन स्विच जोड़े में सिर, पूंछ और मध्यवर्ती पदों पर लगाए जाते हैं।सामान्य तौर पर, 100 मीटर की लंबाई वाले तीन जोड़े टेप उपयुक्त होते हैं।
4. बढ़ते ब्रैकेट को मशीन फ्रेम में वेल्डेड या बोल्ट करने के बाद, बढ़ते ब्रैकेट को बोल्ट के साथ रनिंग स्विच को कस दें।
BELT SWAY SWITCH CASE
|
|
परियोजना: कोयला बेल्ट कन्वेयर सिस्टम की सुरक्षा के लिए प्रयुक्त बेल्ट स्वे स्विच |
|
|
परियोजना: बेल्ट संयोजक स्विच का उपयोग रेत संयंत्र में बेल्ट कन्वेयर सुरक्षा प्रणाली के लिए किया जाता है |
|
|
परियोजना: बेल्ट मिल्स स्विच स्टील मिलों में बेल्ट कन्वेयर सुरक्षा प्रणाली के लिए उपयोग किया जाता है |
