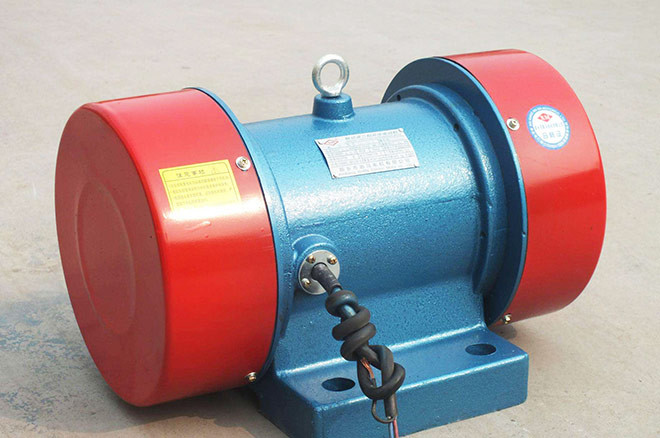

वाइब्रेटिंग मोटर

यह काम किस प्रकार करता है

हिल मोटर के प्रत्येक छोर के आउटपुट शाफ्ट में एक निश्चित सनकी ब्लॉक और एक समायोज्य सनकी ब्लॉक होता है।समायोज्य सनकी ब्लॉक और निश्चित सनकी ब्लॉक के बीच के कोण को समायोजित करना रोमांचक बल के परिमाण को बदल सकता है।प्रसव के समय समायोज्य सनकी ब्लॉक और निश्चित सनकी ब्लॉक के बीच का कोण 0 डिग्री है, और इस समय रोमांचक बल कंपन मोटर की रेटेड रोमांचक शक्ति है।
रोमांचक बल का समायोजन करते समय, विशेष ध्यान दें, एक ही दिशा में कंपन मोटर के दोनों सिरों पर आउटपुट शाफ्ट पर समायोज्य सनकी ब्लॉक को समायोजित करें।
रोमांचक बल चरणों का समायोजन:
1. सुरक्षात्मक कवर निकालें।
2. बाहरी सनकी ब्लॉक को ढीला करें और बोल्ट को कस लें।
3. सनकी ब्लॉक के दोनों किनारों को एक ही दिशा में घुमाया जाना चाहिए ताकि शाफ्ट पर संरेखण लाइन आवश्यक उत्तेजना बल मूल्य के लिए सनकी ब्लॉक पर उत्तेजना बल मान के साथ संरेखित हो, और जांचें कि क्या दोनों छोरों का कोण समान है ।



कंपन बल और शक्ति ठीक से मेल खाते हैं, कंपन बल बड़ा है, शरीर का वजन हल्का है, मात्रा छोटी है, यांत्रिक शोर कम है।

चूँकि कंपन मोटर अनुनाद के बजाय एक मजबूत प्रतिरोध प्रकार का कंपन है, इसलिए इसमें एक स्थिर आयाम है।

कंपन आवृत्ति रेंज बड़ी है।विद्युत चुम्बकीय उत्तेजक की कंपन आवृत्ति निश्चित रूप से, शक्ति चरण दर के बराबर होती है, और कंपन मोटर की कंपन आवृत्ति को रोटेशन की गति को समायोजित करके एक विस्तृत श्रृंखला में समायोजित किया जा सकता है, कंपन आवृत्ति और आयाम मनमाने ढंग से अनुसार चुना जा सकता है अलग अलग मार्गों।

जब बिजली की आपूर्ति में उतार-चढ़ाव का प्रभाव छोटा होता है, तो विद्युत चुम्बकीय उत्तेजक वोल्टेज परिवर्तन के कारण उत्तेजना बल में एक बड़ा परिवर्तन होता है, लेकिन हिल मोटर में, यह परिवर्तन बहुत छोटा है।

मल्टी-मशीन संयोजन, विभिन्न प्रक्रिया आवश्यकताओं को पूरा करने के लिए आत्म-सिंक्रनाइज़ेशन प्राप्त कर सकता है।

हिल मोटर की स्थापना विधि के अनुसार रोमांचक बल की दिशा को बदला जा सकता है।

उत्तेजना बल और आयाम सनकी ब्लॉक के कोण को समायोजित करके केवल फौलादी रूप से समायोजित किया जा सकता है।

रखरखाव सरल है।चूंकि वसंत का उपयोग विद्युत चुम्बकीय प्रकार की तरह नहीं किया जाता है, इसलिए रखरखाव कार्य जैसे निकासी समायोजन और वजन समायोजन को समाप्त किया जा सकता है, और केवल बीयरिंग को नियमित रूप से मरम्मत करने की आवश्यकता होती है।

विभिन्न प्रकार के कंपन मशीनरी काम की जरूरतों को पूरा करने के लिए पूर्ण विनिर्देशों।

प्रकार	गति (आरपीएम)	एमसीएफ (एन)	शक्ति (Kw)	वर्तमान ए.एम.पी.	वजन (किलोग्राम)		आयाम (मिमी)
						FG	ए	बी	सी	डी	इ	एफ	Фg	एच	जे	क	म	एन	Drawbolt
XV 0.7-2	2870	700	0.15	0.38	12	ए	130	80	136	244	122	182	1 1	77	147	18	50	140	M10
XV 1.5-2		1500	0.15	0.38	14	ए	130	80	140	244	115	165	1 1	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0.58	16	ए	130	80	140	244	115	165	1 1	77	160	20	50	140	M10
XV 5-2		5000	0.40	1.01	27	ए	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45	ए	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	ए	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1.50	3.59	70	ए	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1.80	4.24	96	बी	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	बी	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0.15	0.30	14	ए	130	80	140	244	115	165	1 1	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16	ए	130	80	140	244	115	165	1 1	77	160	20	50	140	M10
XV 5-4		5000	0.25	0.65	36	ए	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48	ए	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0.55	1.50	52	ए	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0.75	1.91	70	ए	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2.60	78	ए	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1.50	3.72	112	बी	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2.00	4.69	140	बी	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	बी	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	बी	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	बी	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	बी	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	सी	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	सी	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38	ए	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0.40	1.23	53	ए	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60	ए	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0.75	2.11	74	ए	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	ए	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1.50	3.77	120	बी	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5.47	160	बी	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	बी	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	बी	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5.50	13.31	340	बी	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17.93	473	बी	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	बी	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	सी	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	सी	460	118	480	940	490	560	38	260	520	35	120	560	M36
