• आंकड़ा मिश्रित प्रकार के वायु समर्थित बेल्ट कन्वेयर के लिए संरचना आरेख दिखाता है।रबर बेल्ट (1) ड्राइव पुली (2) और बेंड पुली (3) के आसपास चलता है, जिससे सामग्री को फीडिंग हॉपर (5) से साइलो तक पहुंचाया जाता है।आम तौर पर हवा के कक्षों के रूप में जाना जाने वाला कन्वेयर की अनुदैर्ध्य दिशा के साथ अच्छे सीलिंग प्रदर्शन के साथ विशेष रूप से डिज़ाइन किए गए लंबे हवाई बक्से का एक सेट।वायु कक्षों (7) के ऊपरी भाग को डिस्क खांचे के आकार (आर्क का त्रिज्या R है, नाली कोण angle) में बनता है, जिसे प्लेट ट्रफ (6) कहा जाता है।रबर बेल्ट नाली पर "एयर कुशन" द्वारा समर्थित है और ड्राइव पुली (2) द्वारा संचालित है, निरंतर संचालन, खाली लोड शाखा को अभी भी फ्लैट लोअर रोलर द्वारा समर्थित किया जाता है, जिसे मिश्रित प्रकार का हवा समर्थित बेल्ट कन्वेयर कहा जाता है।
  एक मध्यम-दबाव प्रशंसक (8) का उपयोग हवा के इनलेट के माध्यम से हवा के बक्से में हवा को उड़ाने के लिए किया जाता है, हवा हवा बॉक्स के साथ अनुदैर्ध्य रूप से बहती है, एक निश्चित दबाव बनाने के लिए हवा के बॉक्स को भरती है।और प्लेट गर्त (6) पर छिद्रों की पंक्तियों के माध्यम से खांचे में बहते हुए एक स्थिर "एयर कुशन" समर्थन रबर बेल्ट और सामग्रियों को बनाने के लिए, और लोड परिवर्तन के अनुकूल होने के लिए संबंधित दबाव की हवा कुशन कठोरता है। मूल रोलर बेल्ट कन्वेयर के ठोस रोलिंग घर्षण को बदलते हुए, घर्षण प्रतिरोध को काफी कम कर देता है।एक ही समय में, यह मूल रोलर बेल्ट कन्वेयर की लहर ऑपरेशन की कमजोरी को खत्म करता है, ऑपरेशन स्थिर और विश्वसनीय है, ऊर्जा की बचत प्रभाव भी उल्लेखनीय है, इस प्रकार सुरक्षा और विश्वसनीयता में बहुत सुधार होता है।

वायु समर्थित बेल्ट कन्वेयर सार्वभौमिक कन्वेयर है, व्यापक रूप से कोयला, धातुकर्म, बिजली, बंदरगाह, रासायनिक उद्योग, यांत्रिक, भवन निर्माण सामग्री आदि में इस्तेमाल किया जा सकता है।यह बड़े उद्योगों के लिए इन उद्योगों की आवश्यकताओं को पूरा कर सकता है।
हमारी कंपनी द्वारा प्रदान की जाने वाली हवा समर्थित बेल्ट कन्वेयर का प्रकाश उद्योग और परिवहन उद्योग दोनों में व्यापक रूप से उपयोग किया गया है।एकल मशीन की अधिकतम संदेश दूरी 1 किमी से अधिक हो गई है।स्पीड 6m / s या अधिक।एयर सपोर्टेड बेल्ट कन्वेक्टर ने मैटेरियल कन्वेक्शन प्रोसेस में घर और बाहर के बाजार पर भारी कब्जा कर लिया है।



एएसबीसी बनाम पारंपरिक कन्वेयर के फायदे
यह सभी प्रकार के उद्योगों में विशेष रूप से उन अनुप्रयोगों में मुक्त बहने वाले सूखे उत्पादों को संप्रेषित करने के लिए डिज़ाइन किया गया है, जहाँ धूल की रोकथाम महत्वपूर्ण है।इसकी चिकनी परिवहन और निरंतर वायु प्रवाह का मतलब है कि कन्वेयर बेल्ट पर सामग्री रहती है और धूल को व्यावहारिक रूप से समाप्त कर दिया जाता है।
1. छोटी शक्ति, कम ऊर्जा की खपत, कन्वेयर बेल्ट और कन्वेयर आइडलर के बीच घर्षण को कम करना, मोटर शक्ति को कम करना
2. समान शर्तों के तहत, हवा समर्थित कन्वेयर की शक्ति ऑपरेशन की शक्ति के समान है, कोई अतिरिक्त शक्ति नहीं बढ़ती है।
3. अन्य बेल्ट कन्वेयर के साथ तुलना में, कन्वेयर आइडल की छोटी मात्रा, कम रखरखाव लागत, बेल्ट की लंबी सेवा जीवन।
4. बेल्ट के छोटे घर्षण प्रतिरोध, ड्राइविंग बिजली की खपत का 10% -20% कम करें
5. संलग्न परिवहन उड़ने वाली धूल से बच सकता है और पर्यावरण के अनुकूल है।
6. उच्च उत्पादकता
एयर सपोर्टेड बेल्ट कन्वेक्टर बेस्ट मटेरियल लोडिंग सेक्शन का निर्माण कर सकता है।रोलर बेल्ट कन्वेयर के साथ तुलना में, इसे 5% ~ 15% सामग्री के साथ लोड किया जा सकता है, जो उच्च गति के संचालन के लिए उपयुक्त है (सामान्य रोलर मशीन की बेल्ट गति 1.25 rn / s है, और हवा समर्थित बेल्ट कन्वेयर आमतौर पर 1.6n ∥ s ~ 2.0 hu / s), बैंडविड्थ को बढ़ाए बिना परिवहन क्षमता में सुधार कर सकता है।
7. वैकल्पिक हल्के रबर बेल्ट और विस्तारित सेवा जीवन
वायु समर्थित बेल्ट कन्वेयर में कम चलने वाला प्रतिरोध और कम तनाव है।लाइटवेट रबर बेल्ट का उपयोग किया जा सकता है।यह आसानी से चलता है, भागता नहीं है, टेप बहुत कम पहनता है, फाड़ घटना शायद ही कभी होती है, और टेप की सेवा जीवन दोगुनी से अधिक है।
8. बड़े डुबकी व्यवस्था के लिए इस्तेमाल किया जा सकता है
वायु समर्थित बेल्ट कन्वेयर में निरंतर गैस समर्थन होता है, सामग्री आसानी से चलती है, इसका झुकाव कोण सामग्री के स्थिर घर्षण कोण और कन्वेयर बेल्ट से कम है।रोलर मशीन से वायु समर्थित बेल्ट कन्वेक्टर के झुकाव का वास्तविक कोण 18 ° हो सकता है।23 ° तक वृद्धि।यह बाईं और दाईं ओर भी सुरक्षित रूप से चल सकता है।

1. नई हवा समर्थित बेल्ट कन्वेयर पहली पीढ़ी के एयर समर्थित बेल्ट कन्वेयर की समस्याओं को हल करती है।इसमें पर्यावरण संरक्षण, ऊर्जा की बचत, भारी भार प्रारंभ, लागत बचत, स्थिर संचालन और लंबी सेवा जीवन की विशेषताएं हैं।
2. यह बंदरगाहों, खानों, बिजली, कोयला और अन्य उद्योगों में बड़ी हैंडलिंग क्षमता की आवश्यकताओं को पूरा करता है, यह आगे हवाई समर्थित बेल्ट कन्वेयर के व्यापक अनुप्रयोग को बढ़ावा देता है।
3. नई हवा समर्थित बेल्ट कन्वेयर एक खांचे कोण डिजाइन विधि को द्वितीयक खांचे कोण डिजाइन के साथ बदल देता है।हवा कक्षों की संरचना अधिक वैज्ञानिक और उचित है, टेप रगड़ बढ़त की घटना पर काबू पाती है, चल रहे प्रभाव में 20% तक सुधार होता है, गैस की खपत में 15% की बचत होती है।
4. नई एयर सपोर्टेड बेल्ट कन्वेक्टर संयुक्त एयर बॉक्स के साथ पहली पीढ़ी के वन-पीस वेल्डिंग एयर चैंबर की जगह लेती है।संरचना उपन्यास है, उपस्थिति सुंदर है।एयर बॉक्स की ताकत, मरोड़ और झुकने वाले प्रतिरोध में काफी सुधार किया जाता है, विंड स्प्लिटिंग डिवाइस को जोड़ा जाता है।डिवाइस न केवल उचित रूप से हवा और मोड़ को विभाजित कर सकता है, बल्कि मार्ग के साथ एयरफ्लो के प्रतिरोध नुकसान को भी बहुत कम करता है, ऊर्जा की बचत प्रभाव घरेलू अग्रणी स्तर पर है।

क्यों और अधिक उद्योग एयर बेल्ट कन्वेयर का चयन करेंगे?
1. रसद के लिए तकनीकी उपकरणों के विकास की गति, अब कन्वेयर को संभालने के लिए एक उच्च क्षमता के साथ एक बेल्ट कन्वेयर की आवश्यकता होती है।
2. नए समय में, सभी क्षेत्रों में पर्यावरण संरक्षण के लिए उच्च और उच्च आवश्यकताएं हैं, और वायु समर्थित बेल्ट कन्वेयर एक अच्छा विकल्प है।
3. समय के विकास के साथ, तकनीकी उन्नति, हवा समर्थित बेल्ट कन्वेयर की आवेदन सीमा अनिवार्य रूप से अधिक से अधिक व्यापक हो जाएगी, और यहां तक ​​कि कुछ रोलर बेल्ट कन्वेयर की जगह लेगी।

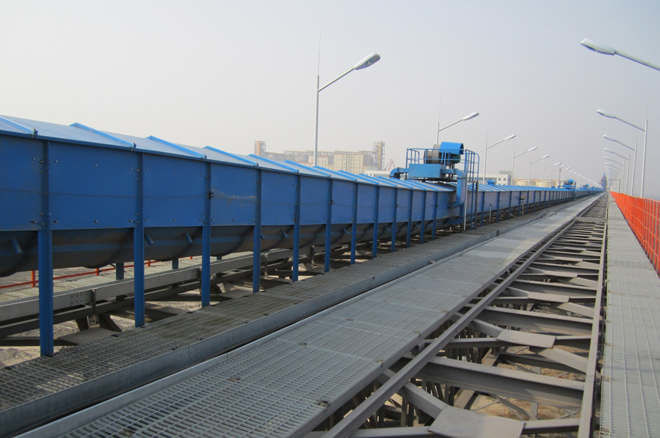

वायु समर्थित बेल्ट कन्वेयर की परियोजना मामले
